VOKKERO ELITE SMART GATEWAY – Solution de contrôle à distance d’oreillettes pour arbitres sportifs
Reference : ELITE-SMART-GATEWAY. Surveiller, gérer et contrôler à distance votre parc de systèmes de communication.
Compatible avec
La plus innovante de toutes les interfaces sans fil audio développée par VOGO.

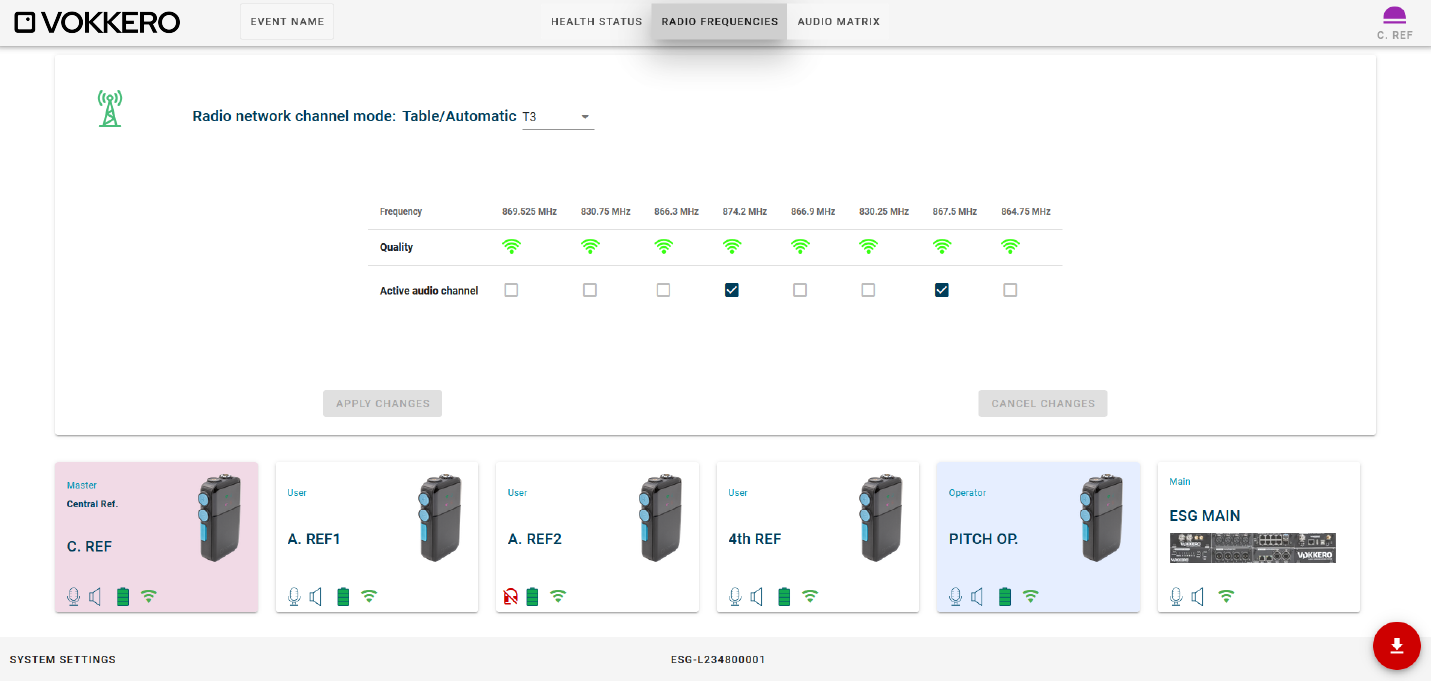

Installée en bord de terrain, elle est le cerveau des opérations. Via toute sa technologie embarquée, vous agissez à distance en live sur votre parc de systèmes de communications VOKKERO ELITE et garantissez des échanges entre arbitres VAR et terrain de la plus haute qualité et fiabilité. Grâce à l’interface web, ELITE MONITORING DASHBORD, vous pourrez accéder et gérer en live les paramètres de vos systèmes de radio communication ELITE depuis le terrain ou le VOR, via un navigateur web sur tablette ou PC.
Applications
- Football
- Rugby
Contrôle
Contrôlez en live et à distance vos systèmes de radio communication
Communication
Assurez la communication la plus claire et fiable
Pertubation radio
Managez tous les risques de perturbation radio
Réger le niveau sonore
Configurez à distance le niveau sonore du sifflet
contrôle des terminaux
Surveillez et contrôlez vos terminaux grâce à un tableau de bord en ligne
Connexion
Accédez à la solution via Wi-Fi, Ethernet ou fibre optique
Technologie Dante
Interfacez votre équipement facilement grâce à la technologie Dante
Facilité déploiement
Très facile à intégrer dans les stades
Compositions
• Analog Input Ca
4 entrées audio analogique symétrique 4 fils
4 connecteurs mâles XLR professionnels
• Analog Output Card
4 sorties audio analogique symétrique 4 fils
Mix audio pré-configurés pour applications VAR
4 connecteurs mâles XLR professionnels
Dynamique > 115 dB (pondéré A)
THD +N < -100 dB
• ELITE Smart gateway Card
Connecteur RJ45 d’accès aux données du Monitoring
Connecteurs USB-A et USB-B pour appairage filaire et mises à jour logiciels
Antenne Wi-Fi (pour contrôle de Monitoring via tablette) et antenne radio
VOKKERO
Led d’identification gateway MAIN ou gateway de BACKUP.
Led d’identification de rôle réseau
Led de confirmation de prise de contrôle du Monitoring en distant depuis
un centre Remote déporté (VOR)
• Dual 5 port Gigabit Switch
Two linkable 5 ports full speed gigabit Ethernet switches
8 x RJ45 Gigabit connectors
2 x SFP cages for two additional compact hot-pluggable SFP (mini-GBIC)
transceivers available in many formats:
– Monomode or Multimode Fiber Gigabit SFP transceiver
– Single Fiber Bi-Directional Gigabit SFP Transceiver
– Copper/Ethernet Cabling Gigabit SFP transceiver
Le protocole DANTE
• Dante Card
Connecteurs : EtherCon RJ45-XLR et 2 x connecteurs RJ45
Modes de fonctionnement de Dante : Commutateur Gigabit intégré
redondant avec ports primaire et secondaire, répliqué sur les ports 3 et 4
Sorties audio : Jusqu’à 64 canaux
Entrées audio : Jusqu’à 64 canaux
Echantillonnage : 24 bits
Taux d’échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz
Synchronisation : automatique depuis le réseau Dante
• Carte de déport d’antenne
1 connecteur de déport et un connecteur d’antenne Wi-Fi
1 connecteur de déport et un connecteur d’antenne radio VOKKERO
Conçu pour faciliter les performances radio de deux ELITE Smart Gateway
(MAIN & BACKUP) disposées en rack bord de terrain.
Spécifications techniques
- Taille : 483 x 253x 88 mm
- Intégration : 2U – 19 pouces
- Alimentation principale : 100-240 VAC – Maximum 50 W
- Température/Humidité (sans condensation) en non-fonctionnement : -5°C à 70°C / Max 95%
- Température/Humidité (sans condensation) en fonctionnement : 0°C à 50°C / 5% à 90%
